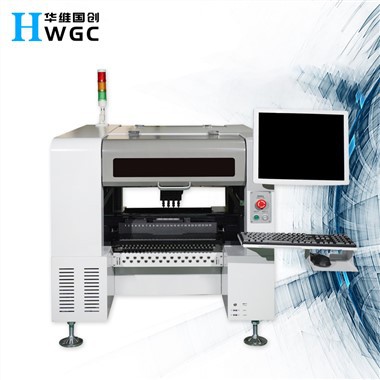

SMT HW-T2-40F

Envíeconsulta

Introducción del producto

La máquina de colocación de montaje de superficie totalmente automática inteligente de alta velocidad (SMT) de alta velocidad (SMT) es un equipo de colocación electrónica de componentes electrónicos de alta precisión y alta eficiencia, especialmente diseñada para líneas de producción modernas de SMT (tecnología de montaje en superficie). Este dispositivo adopta una arquitectura de trabajo colaborativa de doble nozuelo, que admite varios componentes envasados de 0201 a BGA. Su precisión de colocación es tan alta como ± 0.05 mm, y la precisión de posicionamiento es de ± 0.01 mm. Precisamente puede colocar de 2,500 a 4,000 componentes por hora, satisfacer la demanda de producción continua de 24 horas

Parámetros básicos

modelo de producto	HW-T2-40F
Precisión del parche	0.05 mm		Repita la precisión de la carga	0.05 mm
precisión del posicionamiento	0.01 mm		Horas de trabajo continuas	Can work continuously>24 h sin apagado
Velocidad de parche	2500-4000pcs/h
Área de parche	320230 mm-5050 mm		Alcance del parche	0201,0402,0603,0805,1206, perlas LED, diodo, triodo, SOT, 30 * 30 mm, espaciado de alfiler mayor que 0.3 mm GFP, BGA, etc., personalización visual aceptable de componentes alienígenas
Sistema de cabeza pendiente	El número de boca de succión	2	sistema de alimentación	Cantidad de alimentador	40 bits (sujeto a una mosca de 8 mm)
	El tipo de boquilla	Juki Rui es aplicable		Tipos de alimentador	Electric Feida, Pneumatic Feida, Vibration Feida, bandeja IC, etc.
	Soporte de ángulo de componente	± 180 grados		Tipo de Feida	Aplicable a la serie YamahaCl Feida
	Altura del elemento disponible	Menos de o igual a 7 mm		Número de disco IC	2 placas (20 bits)
	Tomar el mismo camino	Single Head Take Put		Tamaño del disco IC	L130*W55 mm
	Rango de búfer de vacío	4.5 mm		Método pendiente	Optimice automáticamente el pedido del elemento para instalar los elementos según lo solicitado
	Viaje máximo en el eje z	22 mm		Método de alimentación	Alimentación automática
Sistema de rodamiento de placa PCB	Espesor de línea de base	Menos de o igual a 3 mm	sistema de suministro de gas	Fuente de vacío	Generador de vacío (ruptura de alta velocidad con daño al vacío)
	Regulación orbital	regulación manual		Mecanismo de vacío	Generador de vacío de alta velocidad y alto flujo para la destrucción activa
	Cambiar el modo de placa	Paneles superiores e inferiores manuales		presión de hemorragia	0.4-0.5MP
	Estructura de rodamiento	Estructura de aleación de aluminio personalizada, de grado industrial y de alta precisión		Requisitos de fuente de gas	Se requieren no menos de 50 litros de conexión externa, filtración de polvo, dispositivo de estabilización de presión de aire y dispositivo de separación de aceite y agua
sistema de control cinético	Sistema operativo	Según el sistema de Windows, hemos desarrollado de forma independiente el sistema operativo inteligente de Huawei Innovation Innovation Intelligent	sistema de visión	Identificar equipos	1 cámara de marca y 1 cámara de alta precisión
	Controlar el host	Host del control industrial del procesador de alto rendimiento Intel		indicador	Una pantalla de control industrial de 17 pulgadas
	sistema de conducción	Transmisión DSP de alta velocidad, un servomotor de aire acondicionado		Cómo tomar fotos	Centro de pares de vuelo de disparo fijo
	sistema de seguridad	Botón de parada giratoria de emergencia		RM	Identificación de elementos de rutina e identificación de características de elementos alienígenas
	XY Máximo Stroke	320 mm*527 mm		Identificación de punto de marca	Posicionamiento manual / totalmente automático
	Xy conduce la pista	Riel de guía lineal + barra de alambre de rodadura		detección de seguridad	Material de fuga Corrección automática, corrección automática de ángulo de componente, material no válido lanzado automáticamente
	Patrón motor xy	Linkage lineal de aceleración y desaceleración de la curva inteligente, con algoritmo de inserción de línea recta		Método de programación	Importar el archivo de coordenadas, la programación automática de un solo tecla, la planificación de ruta óptima
	Protección del ejercicio	Cadena de tanque resistente al desgaste y cable flexible		Formato de archivo compatible	El formato de archivo CSV / TXT se puede importar directamente
Protección de circuito	Protector de fuga, caparazón termoestable, insoluble no fundido; Excelente interfaz, sin grietas, prevención de fugas		fuerza	AC 220V 50/60Hz 1500W
dimensión de esquema	(Antes del embalaje) L670 * W848 * H655 mm (después del empaque) L770 * W950 * H750 mm		peso del equipo	(Antes del embalaje) 76 kg (después del embalaje) 96 kg

Ventaja central

Colaboración eficiente de doble cabeza

Adoptando un diseño de cabezal de doble colocación, con selección y colocación de material alterno, la eficiencia teórica aumenta en un 40-60%

La velocidad de montaje típica puede alcanzar de 40,000 a 60,000cph (unidades por hora).

Sistema de visión inteligente

Equipado con cámaras duales de alta definición (vista superior + vista inferior), admitiendo:

✓ 0201 componentes ultra pequeños a componentes grandes de 55 mm

✓ Embalaje de precisión como BGA/QFN (± 25 μm de precisión)

✓ Reconocimiento de características de componentes irregulares

Producción flexible

Sistema de gestión de alimentadores inteligentes, que soporta la carga de la correa de 8-72 mm, la carga de tuberías y los materiales de carga de paletas

Tecnología rápida de cambio de cable (< 5-minute program switching)

Estabilidad y confiabilidad

Cuerpo de hierro fundido de alta rigidez, diseño de supresión de vibraciones

La vida útil de los componentes clave (servo motor/riel guía) es más de 50,000 horas

Nuestros productos

Funciones principales

1. Función de montaje de alta precisión

Operación colaborativa de doble cabeza: dos cabezas de colocación independientes se turnan para recoger materiales y colocarlos, reduciendo el tiempo de espera y mejorando la eficiencia de producción.

Precisión Ultra-High: precisión de montaje ± 0.025 mm (25 μm), adecuada para 01005, microcomponentes 0201 y paquetes BGA/QFN de tono 0.3 mm.

Alineación visual

Cámara de vista hacia arriba (componente de reconocimiento) + cámara de vista hacia abajo (posicionamiento del punto de marca PCB)

Soporte de la importación de datos 3D SPI (inspección de pasta de soldadura) para optimizar la presión de colocación.

2. Funciones inteligentes de alimentación y cambio de línea

Soporte para múltiples tipos de alimentadores

Alimentador eléctrico/neumático (ancho de banda de 8 mm a 72 mm)

Bandeja vibrante, carga de tubo, alimentación de bandeja (adecuada para componentes de forma irregular)

Cambio de cable rápido (SMED)

El tiempo de conmutación del programa es inferior a 5 minutos y admite la función "Cambio de tipo de solo hacer clic".

La gestión inteligente de la estación de material, detecta automáticamente la escasez de materiales y emite advertencias tempranas.

3. Función de montaje adaptativo

Montaje de detección de presión

Monitoreo en tiempo real de la presión de montaje para evitar daños por componentes o soldadura falsa.

Compensación de altura del eje Z programable (adaptada a deformación o desigualidad de PCB).

Corrección del ángulo del componente

Identifique automáticamente la polaridad de los componentes y corrija los errores de deflexión de ± 180 grados.

4. Función de detección inteligente y a prueba de errores

Monitoreo de calidad en tiempo real

Detección de piezas faltante, detección de polaridad, detección de tumbas.

Los componentes defectuosos se descartan automáticamente y se registran los datos NG.

Trazabilidad de datos

Apoye la integración del sistema MES/ERP para registrar los datos de montaje de cada PCB (tiempo, coordenadas, presión, etc.).

5. Función de producción flexible

Soporte de procesos híbridos

Se puede combinar con máquinas de dispensación y máquinas de inserción para lograr un ensamblaje híbrido SMT+THT.

Aplicable a placas rígidas, placas flexibles (FPC) y placas combinadas flexibles rígidas.

Campos de aplicación típicos

Electrónica de consumo

Placa base para teléfonos inteligentes (0402 componentes de montaje de espacio de cierre)

Caso de carga de auriculares TWS (múltiples variedades, lote pequeño, conmutación rápida)

Electrónica automotriz

Módulo de control de la ECU (montaje preciso de componentes resistentes a alta temperatura)

Pantalla de visualización montada en el vehículo (montaje de placa flexible FPC de gran tamaño)

Equipo industrial

Placa base de control industrial (Tecnología híbrida: componentes SMD+ a través de los agujeros

Módulo de potencia (posicionamiento de alta precisión de componentes de alta potencia)

Ventajas de la empresa

Fuerte fuerza técnica

Equipo de I + D fuerte: tenemos un equipo de I + D compuesto por ingenieros senior, con rica experiencia en la industria y acumulación técnica.

Las tecnologías centrales son controlables de forma independiente: se han realizado avances en campos de tecnología central, como control de movimiento, reconocimiento visual y algoritmos de software, logrando investigaciones y desarrollo independientes y rompiendo el monopolio tecnológico dentro de la industria.

Excelente calidad del producto

Sistema de gestión de calidad estricto: hemos aprobado la certificación del sistema de gestión de calidad de la UE CE. Desde la adquisición de materias primas hasta la producción y la fabricación, cada enlace está estrictamente controlado para garantizar una calidad de producto estable y confiable.

Proceso de fabricación avanzado: se adoptan un proceso avanzado de diseño modular y fabricación, y los componentes clave son de marcas bien conocidas para garantizar la estabilidad y confiabilidad del equipo.

Sistema de servicio completo

Un sistema de servicio posterior a la presentación completo: se ha establecido una red global de servicios para después de la venta, proporcionando soporte técnico en línea de 7* 24 horas y respondiendo a las demandas de los clientes dentro de las 2 horas.

Equipo de servicio profesional: tenemos un equipo de ingenieros de servicios experimentados que pueden proporcionar a los clientes un soporte técnico y soluciones técnicas oportunas y eficientes.

Servicios personalizados: proporcione productos y servicios personalizados basados en las necesidades del cliente para satisfacer sus demandas individualizadas.

Fuerte competitividad del mercado

Investigación y desarrollo independientes, reducción de costos: las tecnologías centrales se desarrollan de forma independiente, reduciendo efectivamente los costos de producción, y los productos tienen un rendimiento de alto costo.

Modelos de cooperación flexible: ofrecemos múltiples modelos de cooperación para satisfacer las necesidades de diferentes clientes. Para más detalles, consulte al gerente de ventas.

Buena reputación de la marca

Existen numerosos casos exitosos: el producto se ha aplicado con éxito en muchas empresas conocidas y recibió una gran aclamación.

Buena reputación de la industria: disfruta de una buena reputación y credibilidad dentro de la industria y es un socio confiable de los clientes.

Estructura de embalaje

Capa	Materiales y procesos	Descripción de la función
Capa interna	Película de PE antiestática + bolsa de burbujas	Absorción a prueba de humedad y de choque, previene rasguños de superficie
Capa intermedia	Protectores de esquina moldeados personalizados de algodón EPE de 5 cm de grosor de espesor	Envuelva con precisión el cuerpo de la máquina, cojines componentes críticos (por ejemplo, cabezal de colocación)
Capa externa	Caja de madera contrachapada sin fumigación de grado de exportación	Resistente a la presión y a prueba de gotas, pasas 海运/pruebas de vibración de transporte aéreo

Tipo de protección	Método de implementación
Prevención de la humedad	Desecante colocado en el interior (humedad<10%RH) + Anti-rust paper (for metal components)
Diseño antideslizante	↑↑↑ Marcas del centro de gravedad en la caja + soportes de fijación de metal en forma de L incorporados
Embalaje antiestático	PCBS de precisión/servomotores sellados individualmente en bolsas de aluminio antiestáticas
