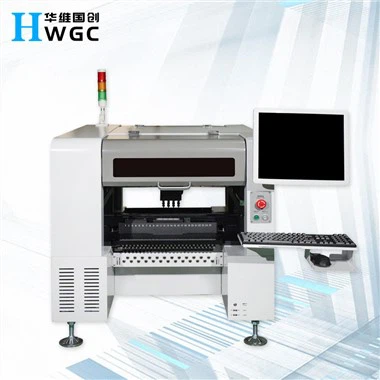

Máquina de recogida y colocación HW-T4-44F





La tecnología de montaje superficial (SMT) es un dispositivo automatizado para montar con precisión componentes electrónicos (como resistencias, condensadores, circuitos integrados, etc.) en una placa de circuito impreso (PCB). Es uno de los equipos centrales indispensables en la fabricación electrónica moderna y se usa ampliamente en electrónica de consumo, electrónica automotriz, control industrial, equipos médicos y otros campos.





Beijing Huawei Guochuang Electronic Technology Co., Ltd. (en adelante, HWGC) es una empresa de alta-tecnología que integra investigación y desarrollo, producción y venta de equipos SMT. HWGC se fundó en 2004 y se dedica principalmente al desarrollo y producción de máquinas de impresión de pasta de estaño y máquinas de soldadura por reflujo; A finales de 2007 y principios de 2010, la primera generación de máquinas de parches multifuncionales visuales se lanzó oficialmente al mercado y se registró oficialmente en Beijing Huawei Electronic Technology Co., Ltd. ese año.

Después de años de iteración e innovación continuas, se han lanzado al mercado cuatro cabezales con características HWGC, seis cabezales, ocho cabezales y una máquina de parcheo inteligente automática modular de alta-velocidad, que ha recibido muy buena respuesta del mercado. Además, HWGC ofrece series de máquinas de soldadura por reflujo: máquinas de soldadura por reflujo con tres-zonas de temperatura, seis-zonas de temperatura y ocho-zonas de temperatura; Serie de máquinas de serigrafía: máquina de serigrafía manual de alta-precisión, máquina de serigrafía semi-automática, máquina de serigrafía automática; máquina separadora de placas, AOI y otros equipos de soporte, que se pueden personalizar de acuerdo con las diferentes necesidades de producción en masa, pruebas de ingeniería y producción de lotes pequeños.







Venta nacional en 26 provincias y regiones autónomas y en el extranjero en más de 60 países.

La sede de investigación y desarrollo de la empresa se encuentra en Beijing y la planta de producción en Shijiazhuang. No sólo en las provincias y ciudades tienen oficinas, basadas en el mercado interno, se ha ganado los elogios de los clientes nacionales. Con el aumento de la participación en el mercado internacional año tras año, Huawei Guochuang también ha establecido un equipo profesional de ventas de comercio exterior. Adherirse al principio de no estandarizar parámetros, no exagerar la publicidad, enfrentarse a los clientes, buscar la verdad a partir de los hechos y ser responsable de los productos y clientes. El alcance de las ventas se ha ido ampliando año tras año.

Con el desarrollo exitoso de sistemas inteligentes de control de movimiento, sistemas de reconocimiento visual, sistemas de procesamiento de imágenes y otras tecnologías centrales. La tecnología de curita-de Huawei China está cada vez más madura.

En la fabricación de hardware, los componentes principales adoptan marcas importadas para garantizar que el rendimiento del producto sea más estable, más confiable y más duradero. Y ha obtenido una variedad de patentes de invención, patentes de modelos de utilidad y derechos de autor de software, certificados de productos de software, certificados de calificación empresarial de alta-tecnología, SGC, CE, certificación del sistema de gestión de calidad de la UE y otros honores. En la actualidad, el estándar de parches ha alcanzado el nivel internacional. No sólo tiene un grupo de clientes estable, sino que incluso en el extranjero también obtiene cada vez más favor.



Materiales materiales, cada detalle a través del pulido del personal técnico, para lograr una alta precisión general.

Cada resultado de investigación y desarrollo, cada paso de los esfuerzos de actualización, están destinados a la alta eficiencia de la producción real.

Desde 2004, desde el equipo de investigación y desarrollo, 18 años de experiencia en desarrollo y ventas.

El equipo técnico dirigido por la Universidad de posgrado se dedicó al desarrollo de software de parches adecuado a las condiciones nacionales, lo que convirtió a Huawei Guochuang en el líder de la verdadera inteligencia en la máquina de parches nacional.

Una buena máquina, una máquina utilizable, para resolver los problemas prácticos en la producción de las empresas. No predicamos, miramos los resultados.





Ventaja

Optimización automática de la estación de montaje Feida

Calibre automáticamente la mosca a las coordenadas de succión.

Sistema anticolisión y autodetección Feida

simplicidad del operador

Posicionamiento de cuatro puntos marcadores

Diseño completamente automático para montar el camino más corto.

Tablero de transmisión científica de tres-etapas

Función de plato normal/tabla de pato mandarín

Biblioteca de embalaje



largo con toma

Personalización visual de partes alienígenas.

Optimice automáticamente la secuencia de instalación de la boquilla de succión

Programación rápida

completa-automatización;completamente-automática

Iterar rápido

Función completa

Fácil de empezar

Con la distribución manual tradicional, la optimización inteligente hace que el complejo suministro de múltiples-componentes sea más eficiente y razonable.

La importancia de la calibración automática de las coordenadas de succión de Feida: finalización rápida, eficiente y precisa con una sola-clave, mejora en gran medida la eficiencia de la programación y ahorra un 30 % del tiempo de programación.

A través del algoritmo altamente inteligente del sistema de optimización de una clave, se logra la conexión perfecta entre alimentación y alimentación.

Asigne inteligentemente el modelo de boquilla correspondiente según la lista de materiales y actualice el número de estación de boquilla correspondiente en el programa de montaje.

El algoritmo inteligente del sistema, sin la necesidad de una prueba mental manual para asignar un diseño de montaje complicado y masivo, el sistema de curita de Huawei China-lo ayuda con una generación de claves.

En el área de espera del tablero, monte el área de producción, los productos terminados fuera del área del tablero. La máxima solución posible a todos los costes de tiempo, para conseguir una alta eficiencia energética.



presentación del producto

Hardware-T4-44/50F

Investigación y desarrollo experimental de una máquina de parches inteligente universal.

Tamaño pequeño, alta precisión, retorno rápido



La nueva versión del sistema de control de movimiento inteligente se combina con la situación actual de la producción en el sitio de los clientes para lograr una producción digital inteligente y evoluciona hacia un sistema de software más adecuado para los hábitos operativos y las necesidades de producción de los clientes. La programación inteligente con un-clic mejora en gran medida el costo de tiempo de la operación de la primera-línea y mejora la eficiencia de producción de toda la línea. Ahorre el 90 por ciento de su tiempo, más que la programación tradicional. Se puede programar en 5 minutos y soportar 24 horas sin producción.

Optimización automática de la estación de montaje Feida

Optimice automáticamente la secuencia de instalación de la boquilla de succión

largo con toma

Calibre automáticamente la mosca a las coordenadas de succión.

Diseño completamente automático para montar el camino más corto.

Biblioteca de embalaje

Sistema anticolisión y autodetección Feida

Posicionamiento de cuatro puntos marcadores

Función de plato normal/tabla de pato mandarín

Personalización visual de partes alienígenas.

Tamaño máximo del elemento de identificación: 30*30mm

Altura máxima del componente extraíble: 7 mm

0201,0402,0603,0805,1206, cuentas LED, diodo, triodo, SOT, 30 * 30 mm, espaciado entre pines superior a 0,3 mm GFP, BGA, etc., personalización visual aceptable de componentes extraños

El cabezal de montaje está hecho de material de nano-aviación con alta concentricidad, sin blanco, resistencia al desgaste, buena resiliencia, sin electricidad estática y con una tasa de succión de cerámica del 99,99%. El proceso de producción adopta estándares de grado industrial y cumple con los requisitos de protección ambiental. Los componentes de lámina y barra se colocan con precisión en la posición correspondiente de la placa de PCB a través del sistema de vacío de alta-velocidad.

Tipo de boquilla, ámbito de aplicación.

501 boquilla 0201 elemento del paquete

502 boquilla 0402 elemento del paquete

La boquilla 503 0402 0603 es un elemento de paquete del mismo tamaño

Boquilla 504 0603 0805 1206 SOP8 SOT23 elemento de paquete del mismo tamaño

La boquilla 505 SOP8 SOY23 SOT QFN tiene el mismo tamaño que el elemento de embalaje interno

Boquilla 507 QFN TQFP BGA o elemento de paquete interno de tamaño 20 mm







La pista de transmisión de almohadilla de PCB adopta una cinta transportadora anti-estática, tiene buena elasticidad de la correa, no es fácil de deformar, buen bobinado, alta resistencia a la tracción, buena resistencia al desgaste, puede desempeñar eficazmente el papel de anti-estática, en la transmisión de componentes electrónicos no se ve afectada por la electricidad estática. El ancho de la pista se puede ajustar automáticamente según el tamaño de la placa PCB. El equipo está equipado con un sensor de posición, que adopta la forma de una placa de entrada de un solo segmento para planificar científicamente el tiempo de la placa de repuesto, la placa de conexión y la placa de salida para lograr una producción eficiente del equipo.

Se admiten hasta 44/50 consumibles (por ejemplo, Feida de 8 mm).

48 placas de material IC personalizadas.

Sistema de seguridad de prevención de colisiones anti-Feida

Soporte feida, vibración feida, placa de material IC de modo de alimentación diversificado.

Pista de placa de transmisión de un solo segmento

Mínimo de placa PCB de 50 * 50 mm para soporte







Número de cabezales de colocación	4(alta-precisión)
Número de bandejas de CI	48
Número de comederos	50/44 (sujeto a alimentador de 8 mm)
Precisión de posicionamiento	0,01 mm
Precisión de montaje repetida	0,05 mm
Rango de velocidad de montaje de resistencia.	Componentes de capacitancia 5000-8000Pcs/h
Componentes aplicables	Resistencia, condensador, chip, lámpara 0201-30*30mm, etc.
Área máxima admitida de PCB	50*50 mm-(50F)350*190mm/(44F)350*260mm
Comederos	Alimentador eléctrico, alimentador neumático, alimentador vibratorio, bandeja IC, etc.
Dispositivos de reconocimiento	cámara de marca x1, cámara de reconocimiento rápido x4, cámara de alta-precisión x1
Altura máxima de los componentes aplicables	Menor o igual a 7 mm
Modo de transporte de PCB	entrada de tres-etapas, conexión automática de izquierda a derecha, posicionamiento automático de PCB
Posicionamiento de marcas	manual / automático
Método de programación	Programación automática después de importar manualmente archivos de coordenadas de PCB.
Sistema de control	Sistema de control HuaweiGuochuang
Longitud máxima de paso del eje XY	629mm*679mm
Pistas del eje XY	Guía de movimiento lineal + Destornillador.
Modo de movimiento del eje XY	Enlace inteligente de aceleración y desaceleración de curva y línea, algoritmo de interpolación lineal integrado.
Computadora de control	Computadora de control industrial con procesador Intel de alto-rendimiento
Método de ajuste de pistas	eléctrico
Gama de buffer de boquilla	4,5 mm
Longitud máxima de paso del eje Z	20mm
Rango de ángulo para componentes	±180 grados
Motor	Serie de servomotores de CA
Conductor	controlador DSP de alta-velocidad
Requisitos de suministro de aire	Filtro de agua y aceite, mayor o igual a 50L, filtro de polvo y estabilizador de presión de aire, etc.
Suministro de vacío de la boquilla	Generador de vacío que integra la función de ráfaga de vacío de alta-velocidad
Rango de presión de suministro de aire	0,5-0,7 MPa
SO	Investigación y desarrollo independientes de sistema operativo inteligente SMT basado en Windows
PCB requiere	Borde de proceso de 3-5 mm en modo automático
Pantalla de visión	Pantalla de control industrial de 17 pulgadas
Cable	cable flexible duradero (10 millones de veces)
Fuente de alimentación	220V 50/60Hz
Potencia media	600W
Dimensiones de la máquina	máquina de escritorio 1140*900*900mm máquina vertical 900*1140*1340mm
Peso	(máquina de escritorio)210kg (máquina vertical)280kg
